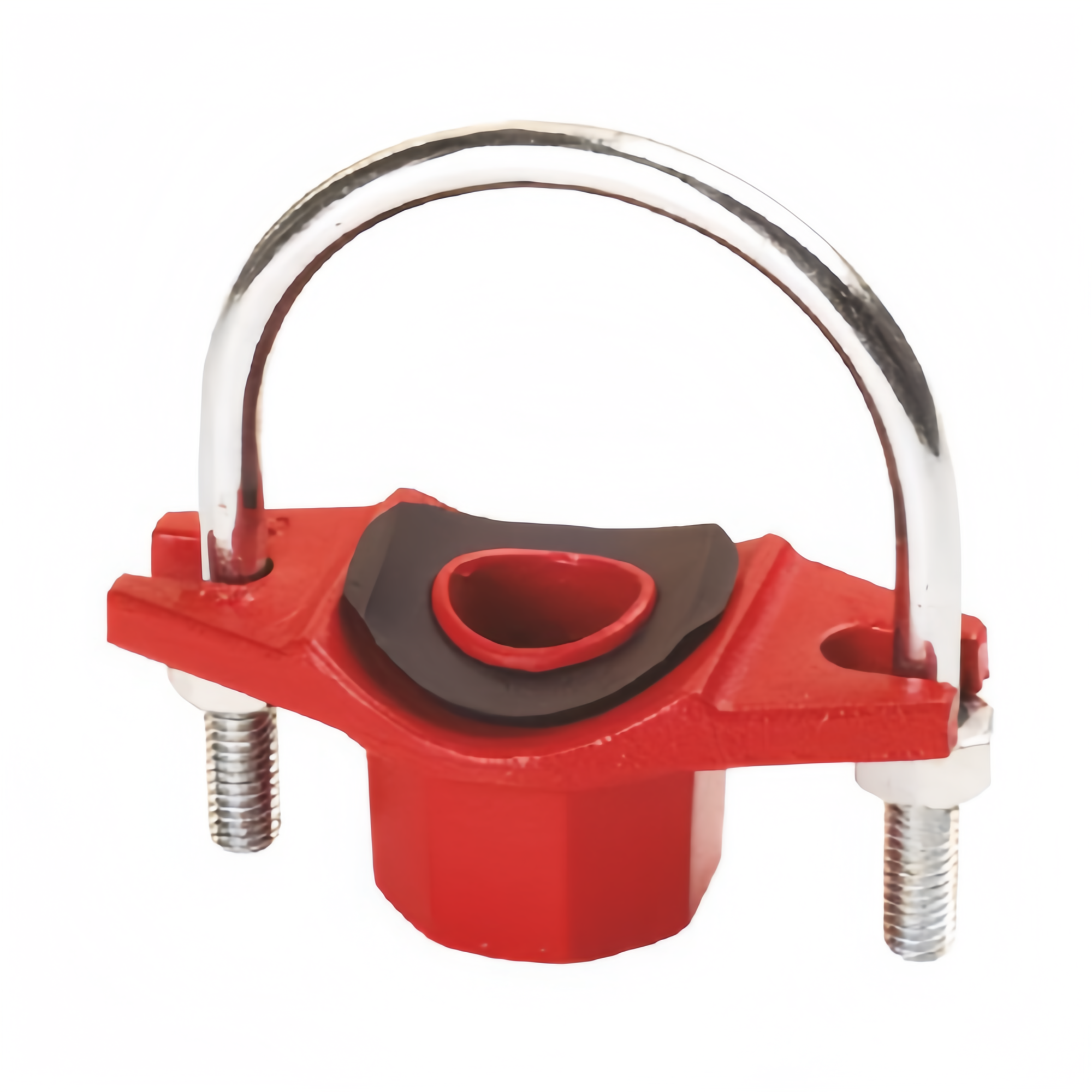

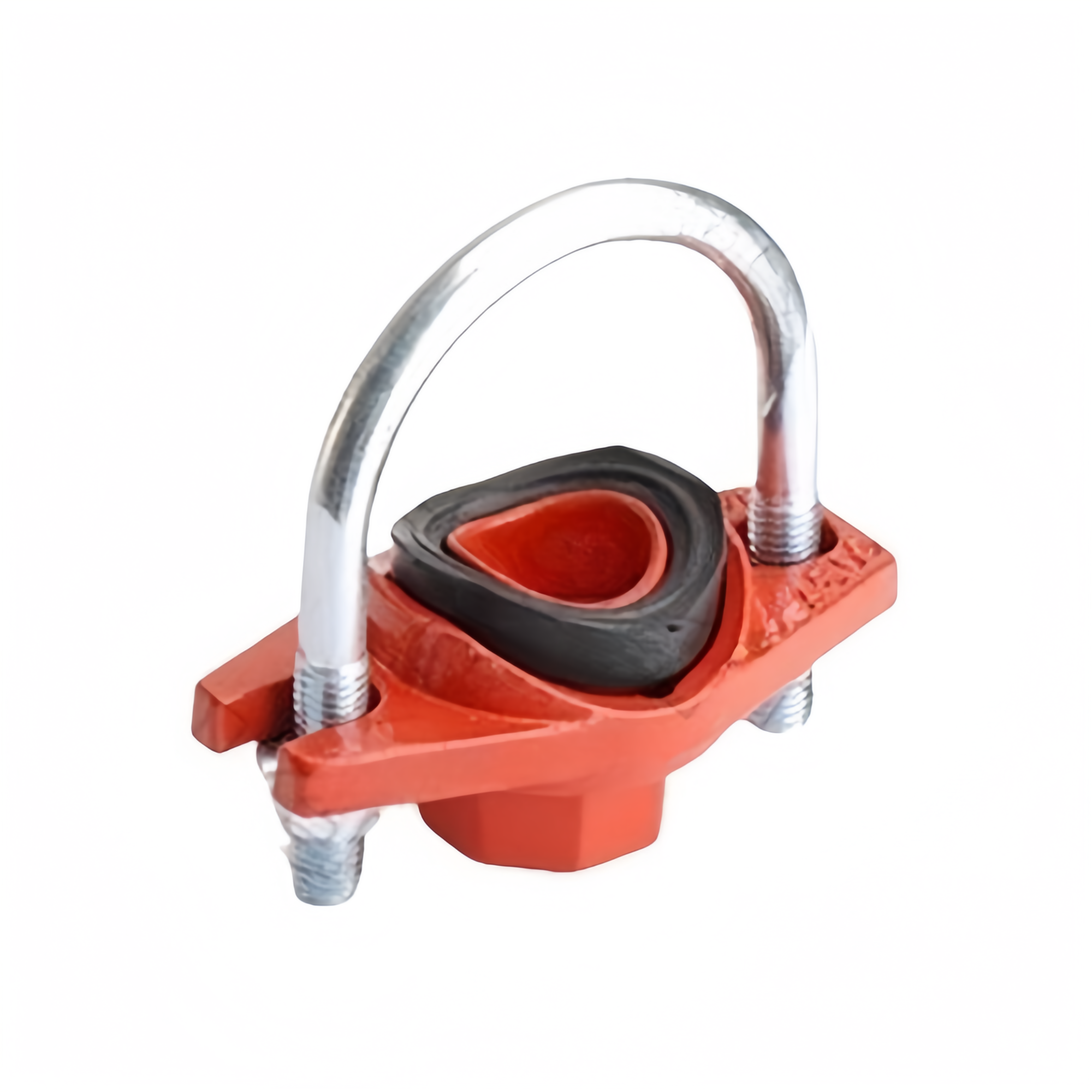

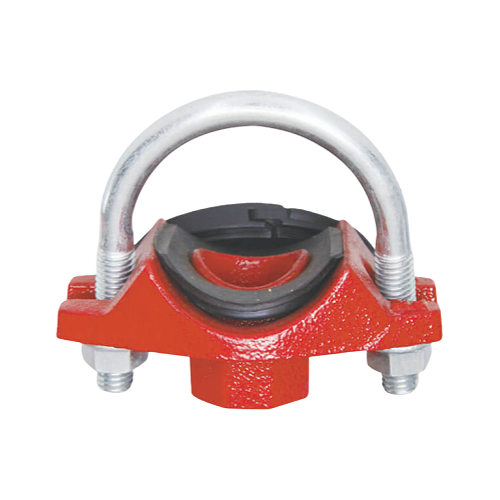

UL FM U-Bolt Mechanical Tee

Sambungan Pipa Tee Mekanis U-Bolt adalah fitting pipa khusus yang digunakan untuk membuka cabang pada pipa utama yang sudah ada dengan cepat. Fitting ini mencapai pengencangan mekanis melalui baut U tanpa memotong pipa utama dan sangat cocok untuk sambungan berdiameter kecil di ruang sempit.

Bahan :
Ductile Iron
Diameter Normal :
DN25 to DN80
Tekanan Kerja :
300PSI
Sertifikat :
UL,FM
Aplikasi :
Fire protection/piping system renovation etc.
Jumlah pesanan minimum :
200 Pieces
Waktu Pengiriman :
15~45 Days

E-mail : jony@jyfire.com.cn

PERTANYAAN SEKARANG Ngobrol Sekarang!

Pengenalan Produk

Sambungan T mekanis U-Bolt terutama bekerja dengan cara menyegel sendiri menggunakan gaya dan tekanan mekanis:

Bor lubang dengan ukuran yang ditentukan (umumnya 30 mm) pada pipa utama. Pasang gasket penyegel EPDM pada lubang tersebut. Lilitkan klem berbentuk U dengan pipa cabang di sekitar pipa utama dan kencangkan dengan baut U dan mur. Saat dikencangkan, gasket yang responsif terhadap tekanan akan terkompresi untuk membentuk segel.

Fitur Produk

• Tidak diperlukan pengelasan atau pemotongan pipa utama. Pemasangannya dapat dilakukan di bawah tekanan dan pengoperasiannya dapat diselesaikan dalam waktu 30 menit.

• Struktur kompak, dirancang khusus untuk ruang sempit.

• Penghematan biaya: Mengurangi secara signifikan biaya tenaga kerja, waktu henti, dan material yang terkait dengan pengelasan/pemotongan tradisional.

Parameter Produk

Ukuran Nominal	Diameter Luar Pipa (mm)	Tekanan Kerja	Diameter Lubang	Dimensi (mm)			Ukuran Baut U
Ukuran Nominal	Diameter Luar Pipa (mm)	Tekanan Kerja	Diameter Lubang	A	B	H	Ukuran Baut U
Ukuran 1" x 1/2"	33,7 x 21,3	300PSI/2.07MPA	24 mm/0,94 inci	89	58	45	M10 x 65
1-1/4" x 1/2"	42,4 x 21,3		30 mm/1,18 inci	89	58	49	M10 x 75
1-1/4" x 3/4"	42,4 x 26,9		30 mm/1,18 inci	89	58	49	M10 x 75
1-1/4” x 1”	42,4 x 33,7		30 mm/1,18 inci	89	58	49	M10 x 75
1-1/2" x 1/2"	48,3 x 21,3		30 mm/1,18 inci	89	58	52	M10 x 75
1-1/2" x 3/4"	48,3 x 26,9		30 mm/1,18 inci	89	58	52	M10 x 75
Ukuran 1-1/2" x 1"	48,3 x 33,7		30 mm/1,18 inci	89	58	52	M10 x 75
2" x 1/2"	60,3 x 21,3		30 mm/1,18 inci	89	58	58	M10 x 92
Ukuran 2" x 3/4"	60,3 x 26,9		30 mm/1,18 inci	89	58	58	M10 x 92
2" x 1"	60,3 x 33,7		30 mm/1,18 inci	89	58	58	M10 x 92
2" x 1-1/4"	60,3 x 42,4		45 mm/1,75 inci	89	58	58	M10 x 92
2-1/2" x 1/2"	73,0 x 21,3		30 mm/1,18 inci	109	58	68	M10 x 105
2-1/2" x 1-3/4"	73,0 x 26,9		30 mm/1,18 inci	109	58	68	M10 x 105
Ukuran 3" x 1"	88,9 x 33,7		38 mm/1,5 inci	146	74	80	M12 x 110

Pertanyaan yang Sering Diajukan (FAQ)

T: Berapa jumlah pesanan minimum (MOQ) untuk baut U mekanik tipe T?

A: Untuk ukuran standar, MOQ kami biasanya 200 buah. Untuk ukuran besar atau persyaratan khusus, MOQ bisa satu unit. Kami selalu bersedia memberikan solusi yang fleksibel kepada pelanggan.

T: Apa ketentuan pembayaran Anda?

A: Pembayaran mendukung T/T, L/C, dll. Kami juga mendukung pembayaran melalui WeChat atau Alipay.

T: Berapa waktu pengirimannya?

A: Proses produksi biasanya memakan waktu 15 hingga 45 hari. Untuk pesanan besar atau pesanan khusus, mungkin membutuhkan waktu 60 hari atau lebih. Kami akan memberikan rencana produksi yang akurat setelah Anda melakukan pemesanan.
