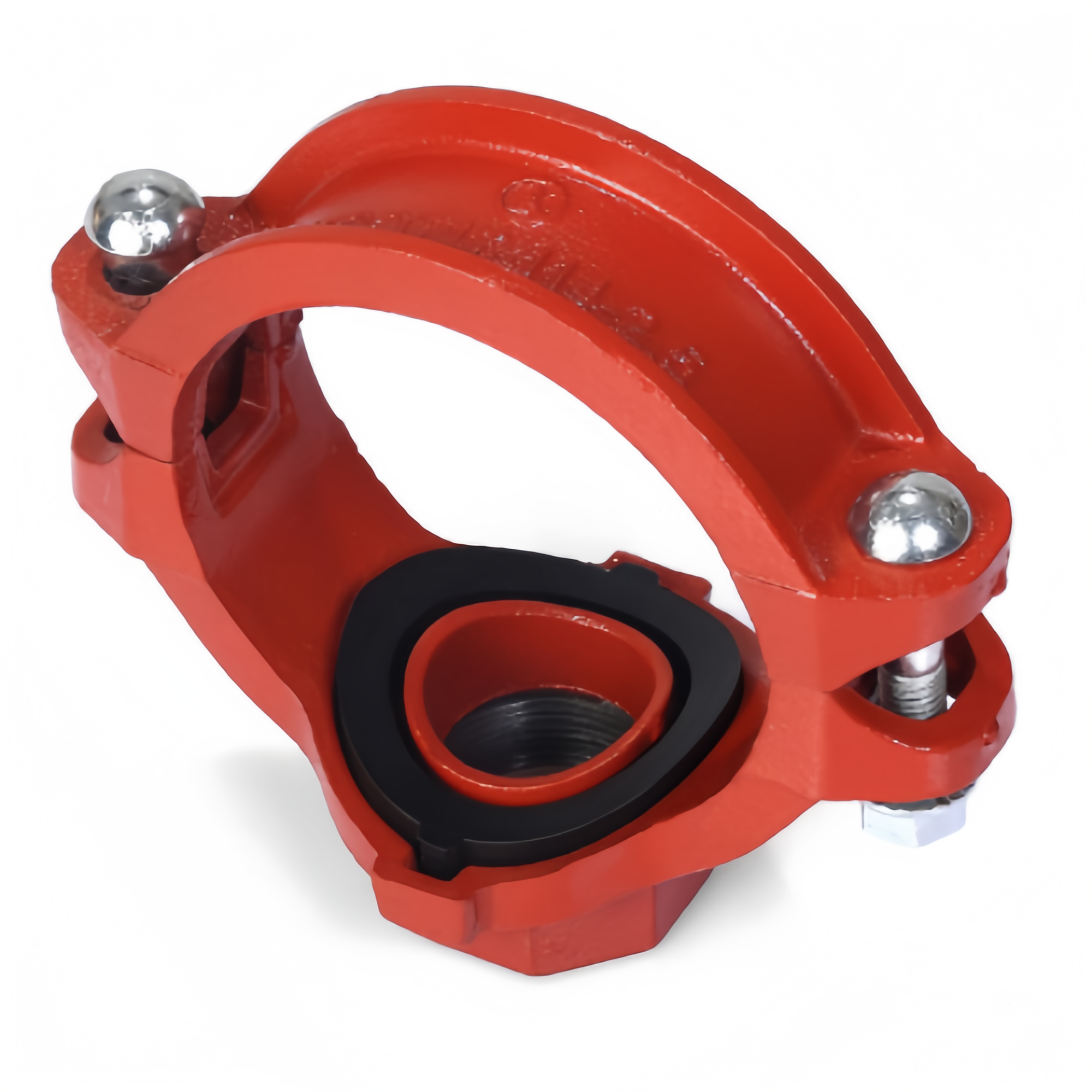

Sambungan T Mekanik Beralur UL FM

Sambungan T mekanis beralur adalah fitting pipa khusus yang digunakan untuk membuat cabang pada pipa yang sudah ada. Fitur utamanya adalah sambungan cabang dapat diselesaikan tanpa memotong pipa utama.

Bahan :
Ductile
Diameter Normal :
1 Inch to 10 Inch
Tekanan Kerja :
300 PSI
Sertifikat :
UL,FM
Aplikasi :
Fire protection system, process pipeline etc.
Jumlah pesanan minimum :
200 Pieces
Waktu Pengiriman :
15~45 Days

E-mail : jony@jyfire.com.cn

PERTANYAAN SEKARANG Ngobrol Sekarang!

Pengenalan Produk

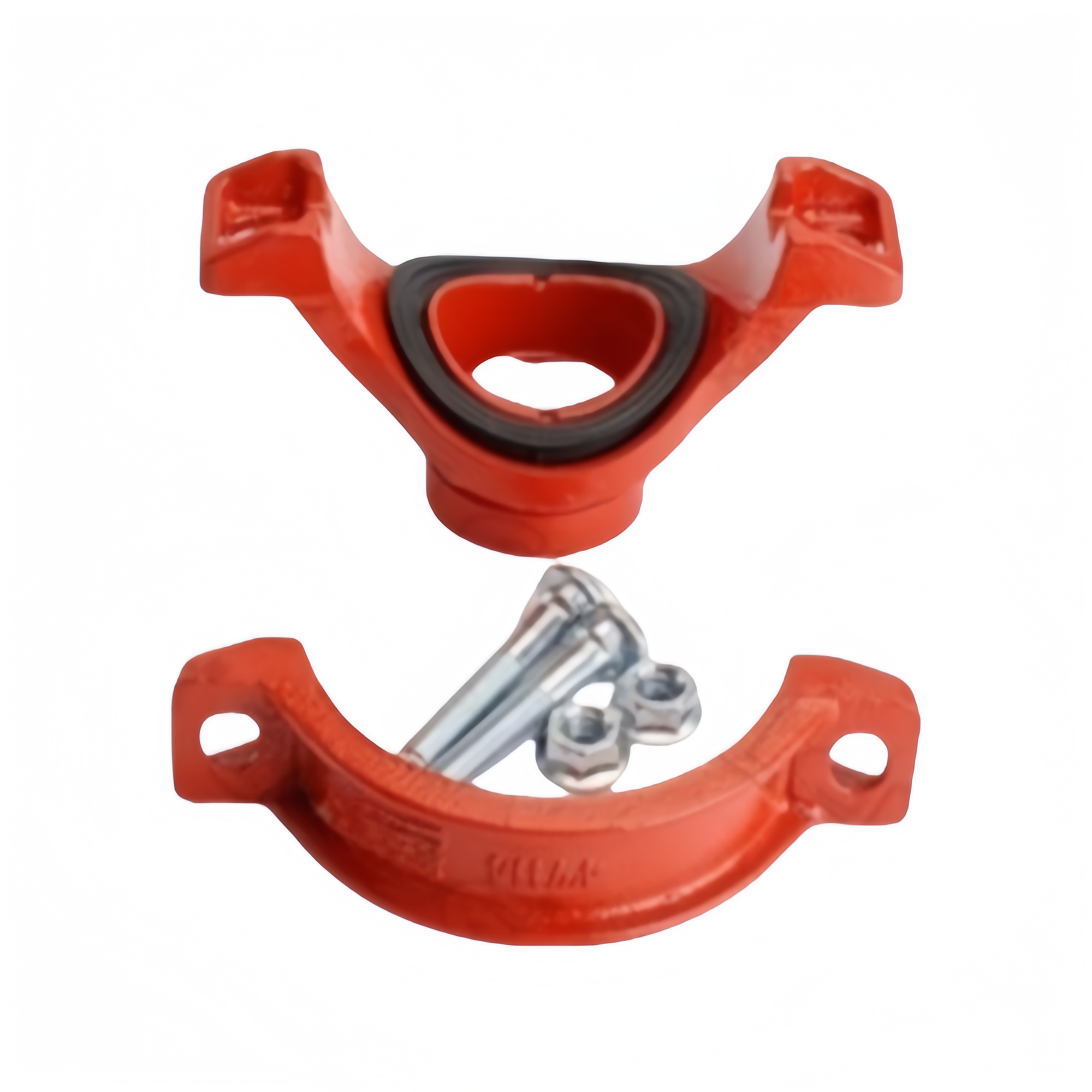

Pada posisi di mana pipa utama perlu bercabang, buat lubang dengan ukuran yang telah dihitung secara tepat. Lilitkan tee mekanis (badan utama dan klem), yang terbagi menjadi dua bagian, di sekitar pipa utama untuk menyelaraskan lubang keluar dengan lubang yang telah dibuat.

Terdapat gasket penyegel yang dirancang khusus di dalamnya untuk memastikan penyegelan pada bukaan. Kencangkan kedua bagian komponen dengan baut dan pasang dengan kuat pada pipa utama dengan gaya mekanis. Terakhir, sambungkan pipa cabang ke outlet tee mekanis, yang biasanya berbentuk ulir atau alur.

Fitur Produk

• Renovasi dan penambahan sistem: Tanpa mengubah pipa utama, penambahan kepala sprinkler baru atau titik sambungan peralatan ke sistem proteksi kebakaran dan pasokan air yang sudah ada merupakan keunggulan terbesarnya.

• Penghematan biaya dan waktu: Dibandingkan dengan pengelasan atau pemotongan, pemasangan lebih cepat dan lebih aman (tidak memerlukan api terbuka), sehingga secara signifikan mengurangi kebutuhan operasi di lokasi dan waktu henti sistem.

• Respons fleksibel terhadap situasi kompleks: Di area dengan ruang terbatas atau jaringan pipa yang padat, fleksibilitas konstruksi sangat tinggi.

Parameter Produk

Ukuran Nominal	Diameter Luar Pipa (mm)	Tekanan Kerja	Ukuran Baut	Diameter Lubang
2" x 1-1/4"	60,3 x 42,4	300 PSI / 2,07 MPa	M10 X 55	51 mm / 2 inci
2" x 1-1/2"	60,3 x 48,3		M10 X 55
Ukuran 2-1/2" x 1-1/4"	73,0 x 42,4		M10 X 60
2-1/2" x 1-1/2"	73,0 x 48,3		M10 X 60
3" x 1-1/4"	88,9 x 42,4		M12 X 65
3" x 1-1/2"	88,9 x 48,3		M12 X 65
Ukuran 3" x 2"	88,9 x 60,3		M12 X 65	64 mm / 2,5 inci
4" x 1"	114,3 x 33,7		M12 X 75	38 mm / 1,5 inci
4" x 1-1/4"	114,3 x 42,4		M12 X 75	51 mm / 2 inci
4" x 1-1/2"	114,3 x 48,3		M12 X 75	51 mm / 2 inci
Ukuran 4" x 2"	114,3 x 60,3		M12 X 75	64 mm / 2,5 inci
4" x 2-1/2"	114,3 x 73		M12 X 75	70 mm / 2,75 inci
Ukuran 4" x 3"	114,3 x 88,9		M12 X 75	89 mm / 3,5 inci
5" x 1-1/4"	141,3 x 42,4		M16 X 80	51 mm / 2 inci
5" x 1-1/2"	141,3 x 48,3		M16 X 80	51 mm / 2 inci
5" x 2"	141,3 x 60,3		M16 X 80	64 mm / 2,5 inci
6" x 1-1/4"	168,3 x 42,4		M16 X 90	51 mm / 2 inci
6" x 1-1/2"	168,3 x 48,3		M16 X 90	51 mm / 2 inci
6" x 2"	168,3 x 60,3		M16 X 90	64 mm / 2,5 inci
6" x 2-1/2"	168,3 x 73		M16 X 90	70 mm / 2,75 inci
6" x 3"	168,3 x 88,9		M16 X 90	89 mm / 3,5 inci
6" x 4"	168,3 x 114,3		M16 X 90	114 mm / 4,5 inci
8" x 2"	219,1 x 60,3		M16 X 100	64 mm / 2,5 inci
8" x 3"	219,1 x 88,9		M16 X 100	89 mm / 3,5 inci
8" x 4"	219,1 x 114,3		M16 X 100	114 mm / 4,5 inci

Pertanyaan yang Sering Diajukan (FAQ)

T: Berapa jumlah pesanan minimum (MOQ) untuk tee mekanik beralur?

A: Untuk ukuran standar, MOQ kami biasanya 200 buah. Untuk ukuran besar atau persyaratan khusus, MOQ bisa satu unit. Kami selalu bersedia memberikan solusi yang fleksibel kepada pelanggan.

T: Apa ketentuan pembayaran Anda?

A: Pembayaran mendukung T/T, L/C, dll. Kami juga mendukung pembayaran melalui WeChat atau Alipay.

T: Berapa waktu pengirimannya?

A: Proses produksi biasanya memakan waktu 15 hingga 45 hari. Untuk pesanan besar atau pesanan khusus, mungkin membutuhkan waktu 60 hari atau lebih. Kami akan memberikan rencana produksi yang akurat setelah Anda melakukan pemesanan.
