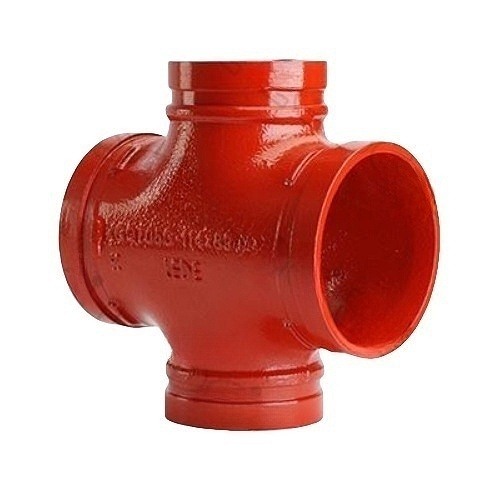

UL FM Grooved Reducing Cross

Grooved Reducing Cross adalah solusi efisien untuk masalah "persimpangan multi-arah" dalam sistem perpipaan. Nilainya terletak pada kemampuannya mengubah sambungan khusus yang kompleks menjadi komponen prefabrikasi yang andal, standar, dan mudah dipasang.

Bahan :
Ductile Iron
Diameter Normal :
DN100xDN25 to DN150xDN80
Tekanan Kerja :
300PSI
Warna :
Red
Sertifikat :
UL FM
Jenis Fitting :
Reducing Cross
Permukaan :
Red Painting
Jumlah pesanan minimum :
300 Pieces
Waktu Pengiriman :
15~45 Days

E-mail : jony@jyfire.com.cn

PERTANYAAN SEKARANG Ngobrol Sekarang!

Pengenalan Produk

Sambungan Pipa Pengurang Beralur (Grooved Reducing Cross) adalah fitting pipa standar untuk sistem perpipaan beralur. Fungsi utamanya adalah untuk menghubungkan pipa cabang dengan diameter berbeda secara bersamaan dalam tiga arah berbeda pada satu titik sambungan pipa utama.

Pada dasarnya, ini adalah "persimpangan" yang dicetak secara integral, yang membuat koneksi multi-arah dan jalur yang dipersingkat menjadi terstandarisasi dan efisien. Perbedaannya dengan Equal Cross terletak pada kombinasi ukuran antarmuka, yang dirancang khusus untuk mengalihkan/menggabungkan diameter yang berbeda.

Fitur Produk

• Menyederhanakan desain node yang kompleks: Dapat menggantikan kombinasi beberapa fitting pipa dan mengintegrasikan koneksi kompleks ke dalam modul standar.

• Meningkatkan keandalan sistem: Dibandingkan dengan penyambungan fitting pipa di lokasi, ini mengurangi potensi titik kebocoran dan membuat sambungan lebih stabil. Saluran aliran internalnya telah dirancang untuk membantu mengoptimalkan distribusi aliran air.

• Pemasangannya sangat cepat, sehingga memudahkan pembongkaran dan perawatan sistem di kemudian hari. Selain itu, tidak ada api terbuka selama proses pemasangan, sehingga lebih aman.

Parameter Produk

Ukuran Nominal (mm)	Diameter Luar Pipa (mm)	Dimensi L(mm/inci)	Tekanan Kerja (PSI/MPA)
100x25	114,3 x 33,7	102/4.01	300 PSI / 2,07 MPa
100x32	114,3 x 42,4	102/4.01
100x40	114,3 x 48,3	102/4.01
100x50	114.3x60.3	102/4.01
100x65	114,3 x 76,1	102/4.01
100x80	114,3 x 88,9	102/4.01
125x32	139,7 x 42,4	124/4.88
125x50	139,7 x 60,3	124/4.88
125x65	139,7 x 76,1	124/4.88
125x80	139,7 x 88,9	124/4.88
150x25	165,1 x 33,7	140/5.5
150x32	165,1 x 42,4	140/5.5
150x40	165,1 x 48,3	140/5.5
150x50	165,1 x 60,3	140/5.5
150x65	165.1x76.1	140/5.5
150x80	165,1 x 88,9	140/5.5

Pertanyaan yang Sering Diajukan (FAQ)

T: Apa perbedaan antara Grooved Equal Cross dan Grooved Equal Cross?

A: Keempat antarmuka Grooved Equal Cross memiliki ukuran yang sama persis dan digunakan untuk menghubungkan empat pipa dengan diameter yang sama. Di antara keempat antarmuka Grooved Reducing Cross, terdapat setidaknya dua ukuran berbeda untuk menghubungkan pipa dengan diameter yang berbeda.

T: Berapa jumlah pesanan minimum (MOQ) untuk Grooved Reducing Cross?

A: Untuk ukuran standar, MOQ kami biasanya 300 buah. Untuk ukuran besar atau persyaratan khusus, MOQ bisa satu unit. Kami selalu bersedia memberikan solusi yang fleksibel kepada pelanggan.

T: Apa ketentuan pembayaran Anda?

A: Pembayaran mendukung T/T, L/C, dll. Kami juga mendukung pembayaran melalui WeChat atau Alipay.

T: Berapa waktu pengirimannya?

A: Proses produksi biasanya memakan waktu 15 hingga 45 hari. Untuk pesanan besar atau pesanan khusus, mungkin membutuhkan waktu 60 hari atau lebih. Kami akan memberikan rencana produksi yang akurat setelah Anda melakukan pemesanan.
